今回は簡単で小型なSSTCを作ってみます。

これは2次コイル用のパイプ。塩化ビニールだっけ?適当な長さをノコギリできりとり切断面をヤスリがけしてきれいにします。パイプの表面が汚いときは表面もヤスリがけしておいたほうがいいです。多分。



これは2次コイル用の線です。Φ0.16です。70gです。¥1350です。

これと

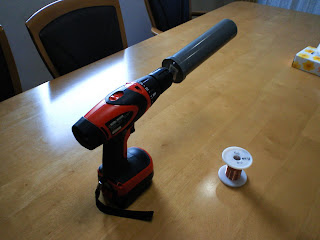

ドリルで


こんなノリで2次コイルを巻きます。小さいコイルならこれで十分です。

ですが、コイル巻き機はぜひ作っておくべきです。いろんなサイトにありますが、ほんと便利です。

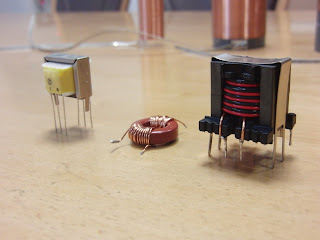

これはゲートドライブトランスです。左はTP-1Aです。ちょい前に秋葉から消えたと聞きますが、まだあります。真ん中&右は自作です。


これは制御回路です。ハーフブリッジが駆動できます。単発も可能です。PLLです。アンテナ付です。
必要最低限のものでよければ、さらに小さく収まります。


アンテナは適当なものをつけています。

電源です。小型のSSTCであればこれで十分です。多分。19V3.6Aです。

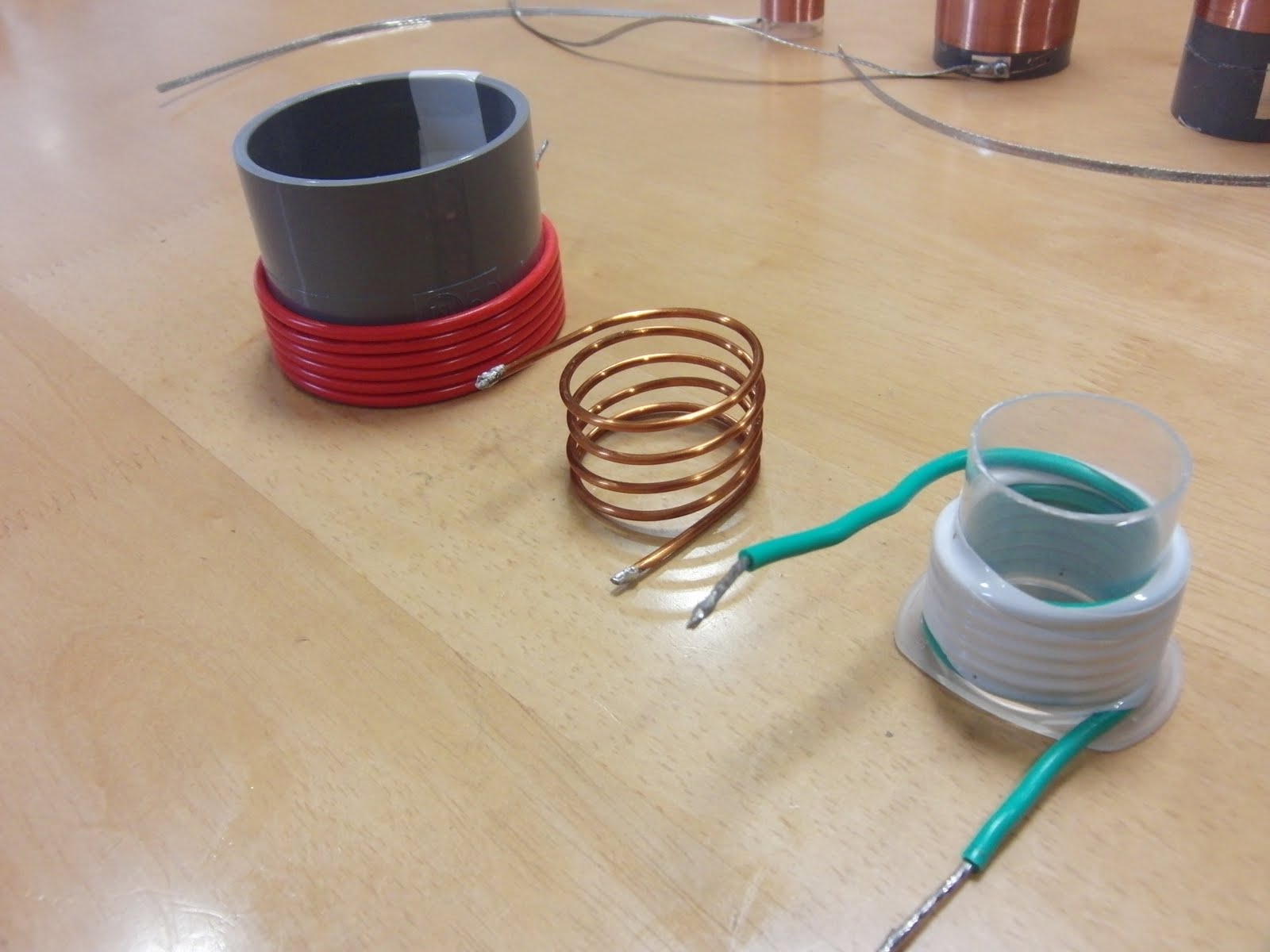

1次コイルです。

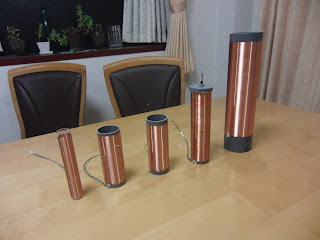

2次コイルです。3000円あればこれぐらいは作れます。

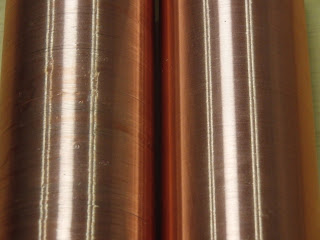

よくできたコイルとよくできなかったコイル。一目瞭然ですね。

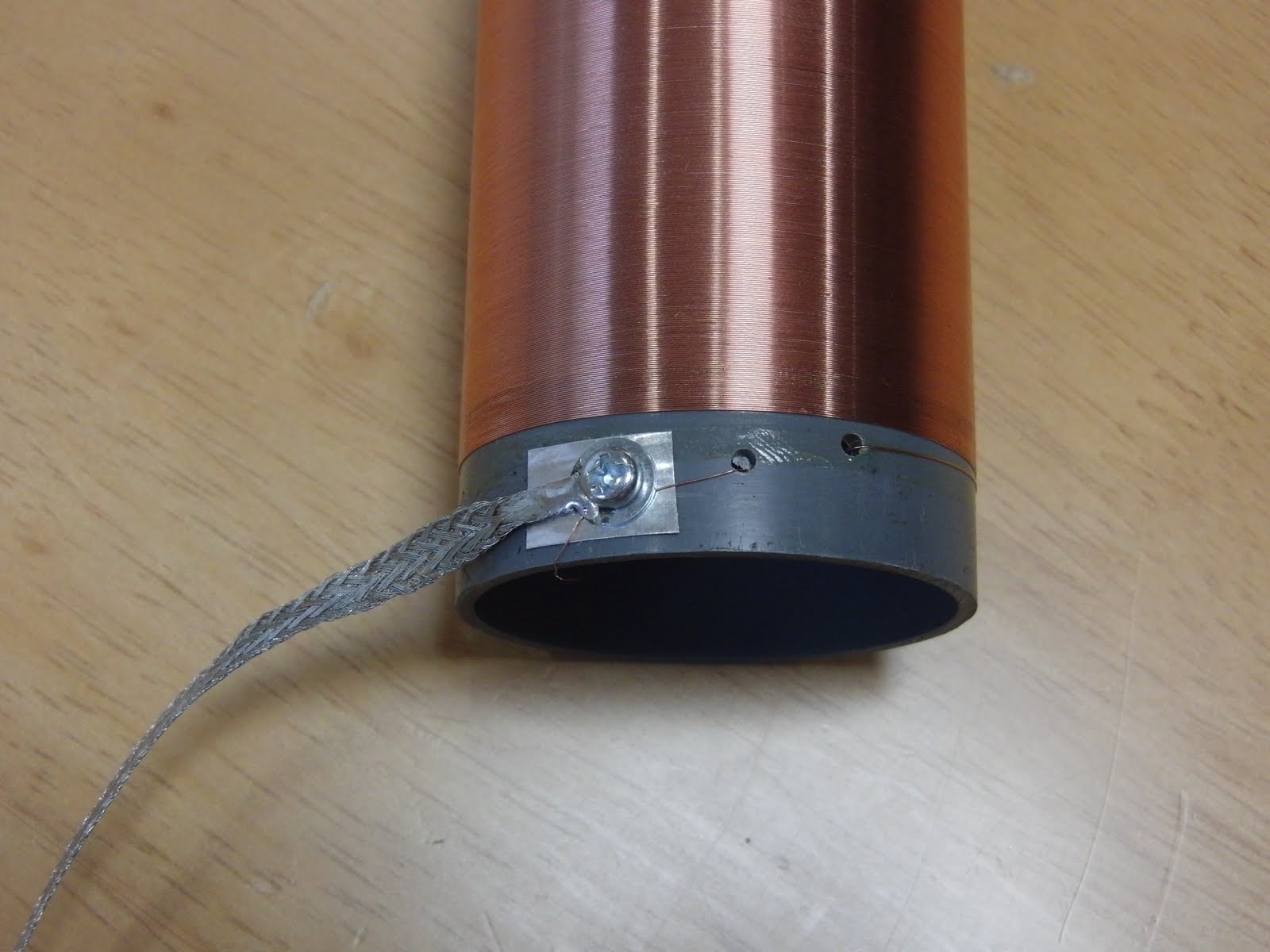

アース。ノウハウがわかんないのでこれまた適当に。


MOSFET1つで動作さえてます。2分も動作させると1次コイルもホカホカです。




おまけ
派手に吹っ飛んだ部品


おまけ2
FrybackTransformer

ずっと、FlybackTransformerだと思ってた。

じゃあ、また今度、ねー
